摸索出画斜齿轮的方法，与大家分享一下。（齿数＜41，大于41的更好画的）

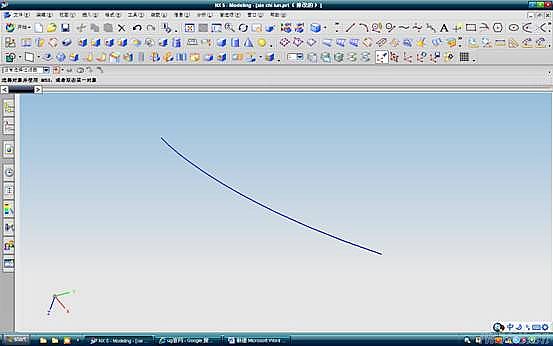

打开工具→表达式，输入参数。确定后打开规律曲线，在出现的规律函数对话框中点击根据方程，依次确定X 、Y、Z的参数表达式，什么都别改，一直点确定。到最后确定基点和坐标系的方位也确定就好。得到的渐开线如下图。（如果看不到可以按end键）

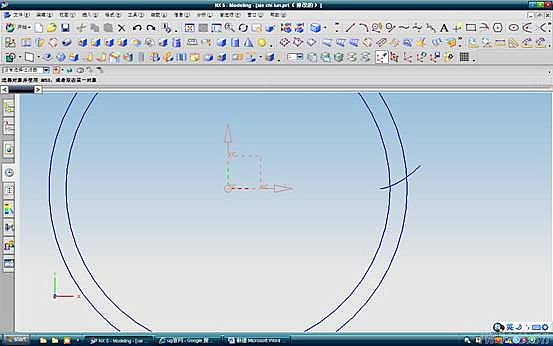

渐开线：打开基本曲线，点击圆，依次画出齿顶圆、基圆。（圆心为原点，输入直径时可分别直接输入da、d因为在表达式里以有他们的方程）。

基圆与齿顶圆个圆。

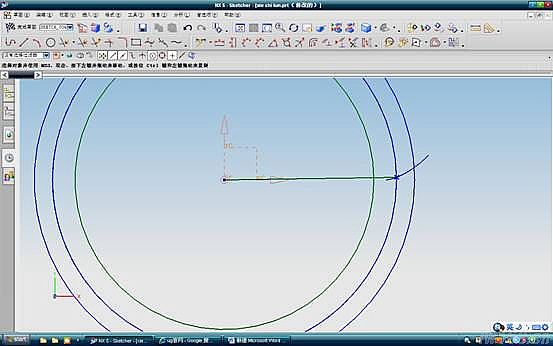

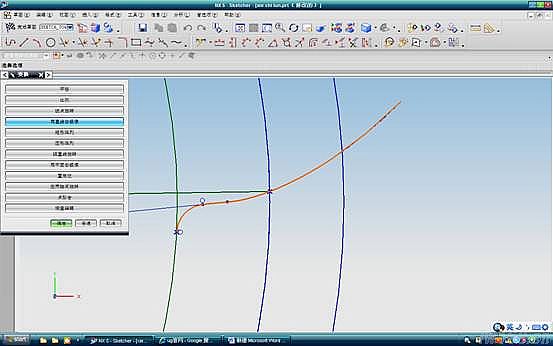

如图进入草图环境，以xy面为基准面。建立草图，以远点为圆心画齿根圆，接着以渐开线与基圆的交点和基圆圆心两个点画一条直线。如图：

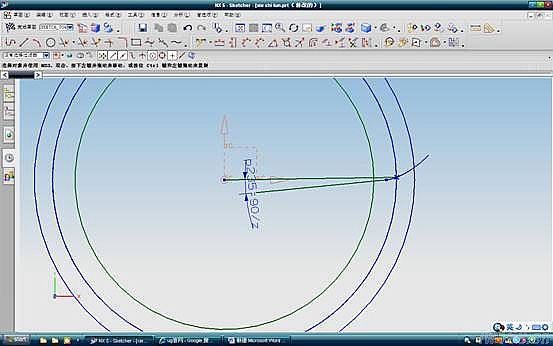

 画一条直线，以渐开线的端点为起点，并约束两条直线间的度数为90/Z。如图：

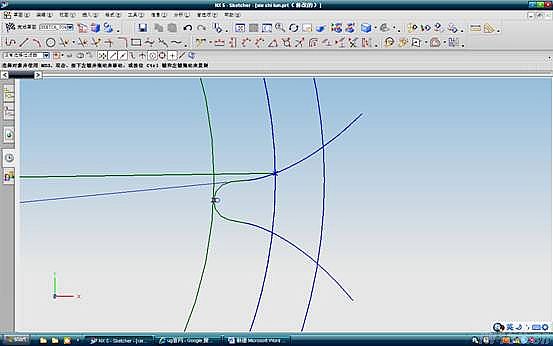

点击导圆角，选择上一步画的直线和齿根圆，圆角半径输入  r   ,如图：

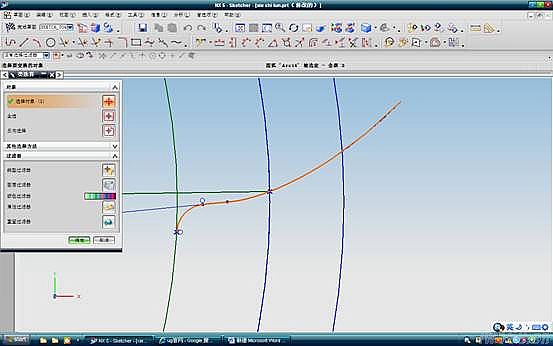

点击编辑里的变换（ctrl +T快捷键），选择曲线，如下图（黄色的线）

点击确定，再点击用直线做镜像，

选择 两点 ，然后选择圆角也齿根圆的交点和基圆圆心。点击复制，结果如图：

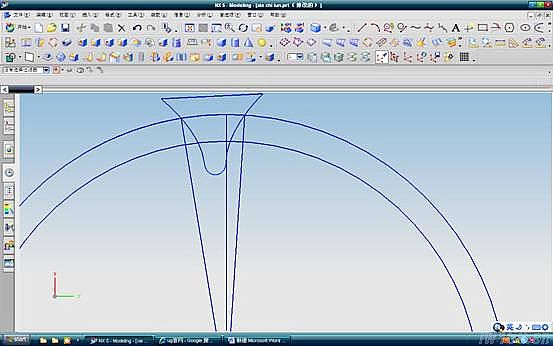

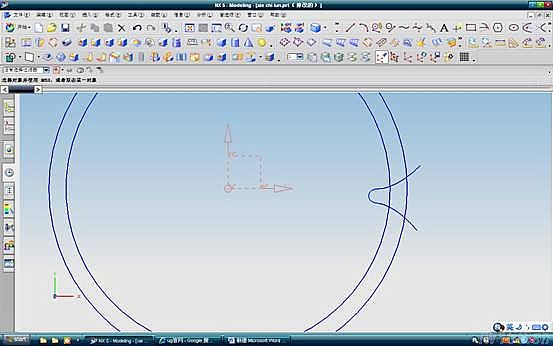

  删除多余曲线 ，然后退出草图环境。如下图：

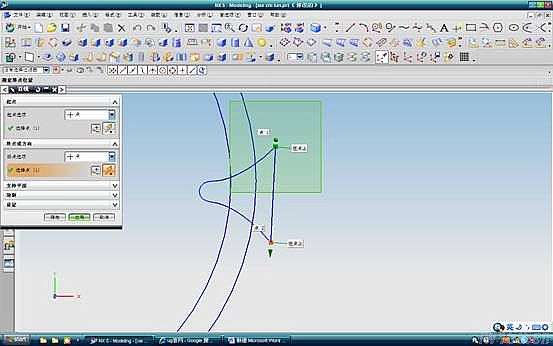

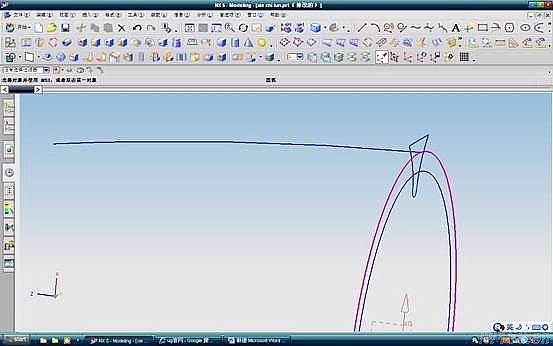

 用直线连接渐开线的两个端点，如图：

下面开始画螺旋线。打开曲线里的螺旋线，

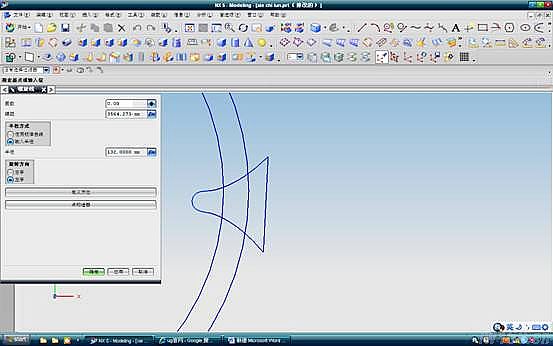

 在 圈数 中输入  0.8 （因为我的齿厚是200多较大，所以选0.8，如果大家画的小可以选小些）、螺距 中输入 P 。半径为 da/2 。确定后如图：

用直线连接螺旋线与齿顶圆的交点和圆心。如图：

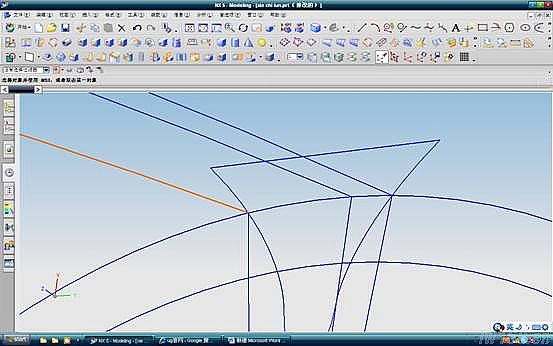

用直线分别连接渐开线与齿顶圆的交点和圆心，如图：

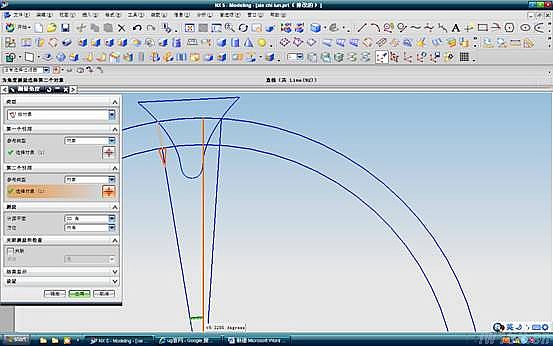

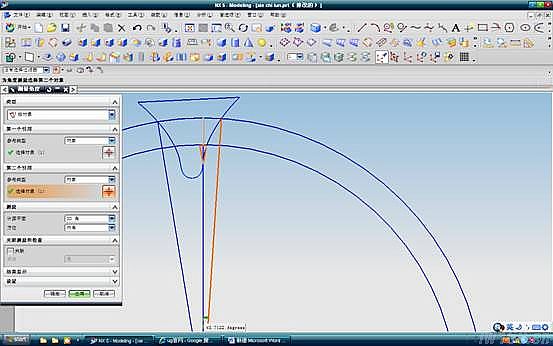

用分析里的测量角度工具分别量出，中间直线与两边直线间的角度，并记下来。

角度为   3.7122

 角度  9.3286

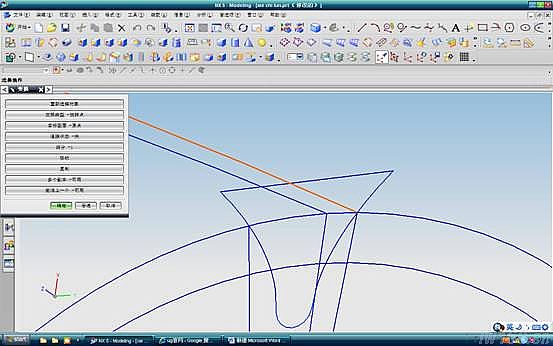

选择刚刚画好的螺旋线，点击变换里的绕点旋转，在点的对话框中旋转圆心，角度中输入3.7122，点击复制。结果如图所示：

同样的方法变换螺旋线，角度为  —9.3286   结果如图所示：

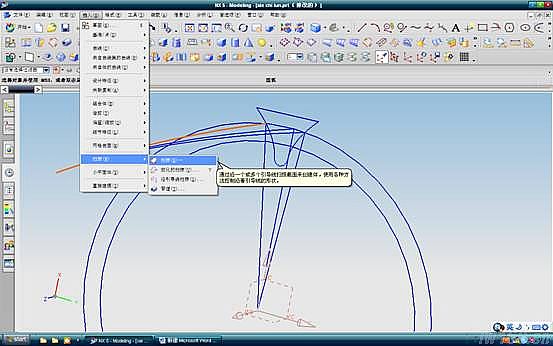

选择插入、 扫略、扫略。如图：

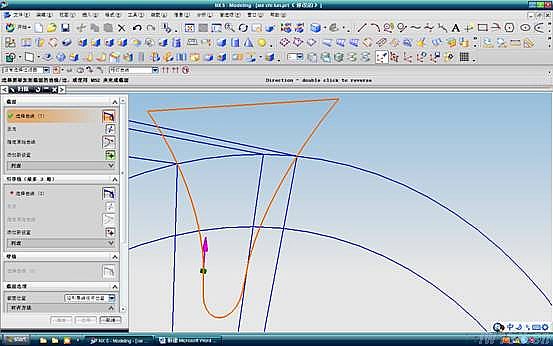

选择截面曲线如图（黄色的曲线）

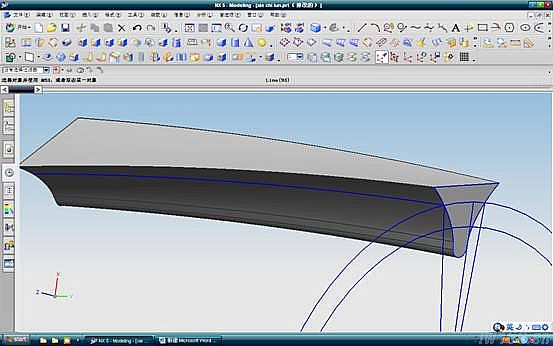

引导曲线为三条螺旋线 。单击确定后，如图所示：

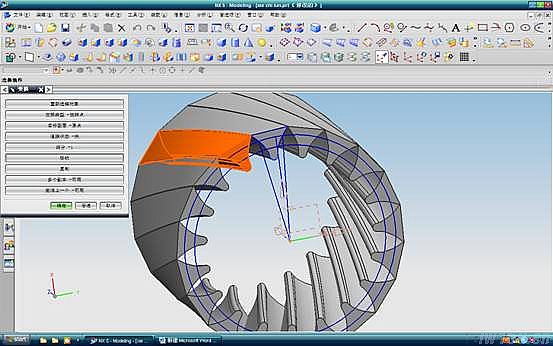

选择扫略的特征，再选择变换里的绕点旋转. 如图

 以圆心做为旋转中心，角度中输入   360/z  确定后后一直点击复制，结果如图：

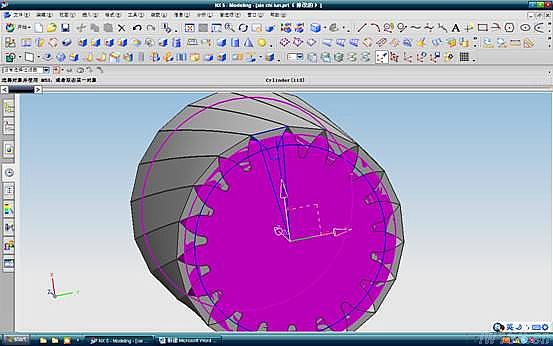

创建圆柱，以远点为圆心，直径为da 高度270 如图：

求差     圆柱为目标体，复制的特征为共具体，结果如图：
